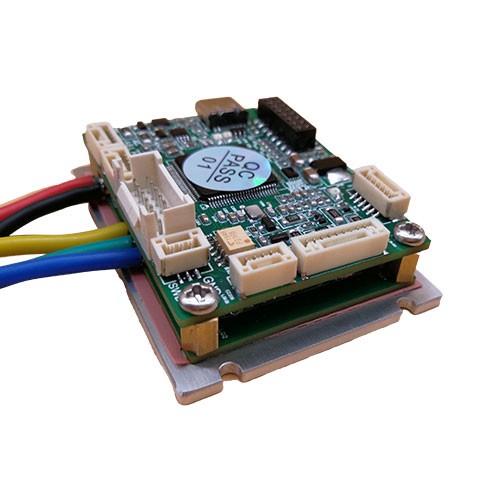

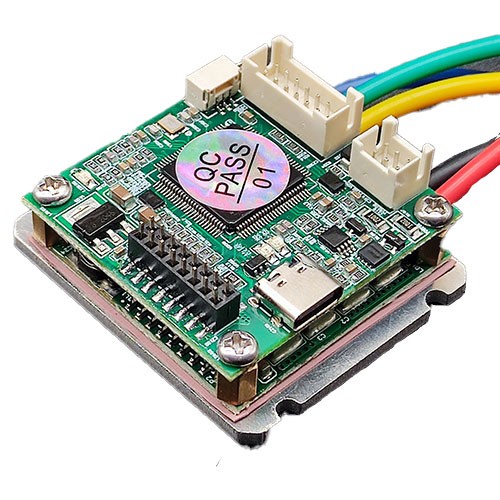

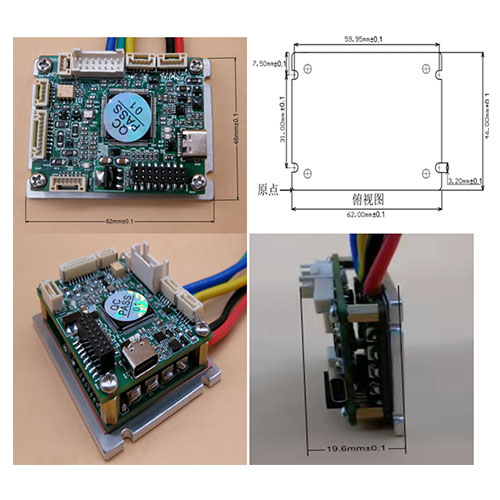

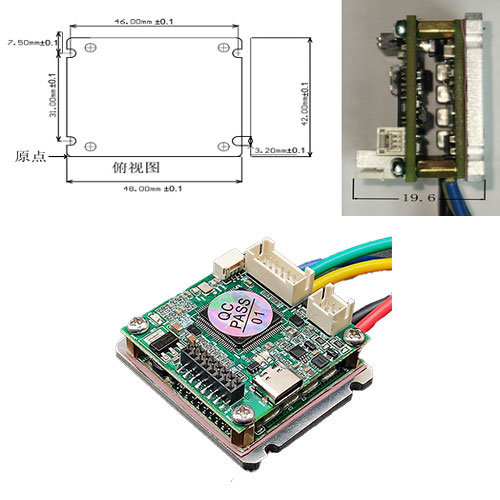

支持的電機種類

PMSM/BLDC/BDC

支持的反饋傳感器種類

光電反饋；霍爾反饋；Biss-C多圈絕對值

控制方式

位置閉環、速度閉環、力矩環

支持的控制類型

RS485、CANOPEN總線

特點

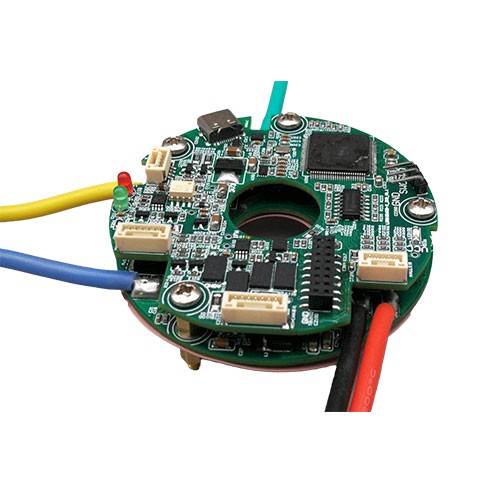

ü  LDS系列直流伺服控制器工作電流可以達到200A；

ü  加速度和加加速度模式控制，快速定位不抖動；

ü  CANOPEN總線, EtherCAT總線多軸聯動工作；

ü  支持 RS485 (MODBUS-RTU、 MODBUS-ASCII)通訊協議，方便多種控制器(如 PLC)通訊控制，支持通訊中斷停機保護；

ü  支持USB Type-C口連接電腦上位機軟件調試

ü  多重硬件和軟件保護電機；

ü  實時讀取電流、轉速、位置；

ü  全部端子ESD防護；

ü  配套專業調試軟件，上手容易，功能豐富；

ü  支持定制；

ü  高性價比、專業技術支持；

基

本

參

數

額定電流（有效值）

8A±2%

10A±2%

10A±2%

最大電流（有效值）

20A±2%

30A±2%

30A±2%

最大過載時間

10S

6S

6S

過載恢復時間

90S（不加外部散熱）

極限供電范圍

16～60 VDC

溫升

額定電流運行   30min≤40K

驅動頻率

6 ～   22KHz±0.1KHz

額定絕緣耐壓

輸入輸出對機殼DC 1000V漏電流小于3mA，

整機絕緣電阻

在溫度40°，濕度95% 時 ≥1M（板子上無露水）

平均無故障小時（MTBF）

≥5000小時

功率控制方式

矢量控制

防護等級

裸板，無防護等級

冷卻方式

需要外加散熱器輔助散熱

通訊方式

1路USB接口

接口為Type-C接口，用于電腦軟件調試。

1路485接口

modbus協議兼容ASCII和RTU兩種。

1路CAN接口

CANOPEN，支持Cia DS301和Cia DSP402協議以及自定義CAN協議

EtherCAT（1進1出）

支持Cia DS301和Cia DSP402協議（僅LDSE10D60G-WK這款有）

反饋方式

反饋描述

適用機型

增量編碼器ABZUVW（差分），可調整為TTL、hall反饋

LDS8C60G-WK

LDSE10D60G-WK

增量編碼器ABZUVW（差分），可調整為TTL、hall反饋

LDS10D60GM-WK

485絕對值編碼器

BISS-C反饋或SSI反饋

數字IO

3路輸入，電阻分壓

非隔離，電壓范圍3～12v，高電平有效

1路輸出，集電極開路

非隔離，電壓范圍＜30v，高電平有效

基

本

功

能

工作模式

位置環/速度環/轉矩環控制，出廠默認速度環控制方式

上電就緒時間

上電后無故障3S內驅動器準備就緒

IO輸入配置（控制命令）

伺服啟動、位置環脈沖誤差清除、零速鉗位、位置命令觸發、轉矩限制、速度限制、速度命令、轉矩命令、模式切換命令、急停、反轉禁止極限、正向禁止極限、正向點動、反向點動、復歸原點、原點搜尋指令、異常重置、速度環增益切換、輸入反向命令、電子齒輪分子、通訊協議

IO輸出配置

（控制命令）

電源欠壓、位置異常、霍爾錯誤(反饋異常)、過流、超載、EEPROM 故障、

IGBT 故障、驅動器過熱、電機缺相、電流超差、速度超差、電機過熱、

電源過壓、伺服就緒、伺服運行、零速到達、目標速度到達、轉矩限制中、警告、制動輸出、原點回復完成、超過載門檻、錯誤報警、命令完成、方向堵轉、正向堵轉、反向指示

故

障

保

護

電源欠壓、位置異常、Hall錯誤、過流、超載、EEPROM故障、IGBT故障、驅動器過熱、電機缺相、電流超差、速度超差、電機過熱、電源過壓、飛車故障、抱閘開啟故障、編碼器錯誤、版本錯誤、內部錯誤

電流控制

階躍響應

上升時間≤1ms；超調量≤5%；振蕩次數≤1 次

電流環頻帶

≥1.6KHz（低慣量電機）

速度控制

靜差率

≤0.4%（轉速 1000RPM，加載額定轉矩時）

轉速波動率

≤0.1%（轉速 1000RPM）

速度環頻帶

≥1KHz（低慣量電機）

環

境

要

求

運行溫度

0℃～+45℃（不結冰）

儲存溫度

-10℃～+65℃（不結冰）

相對濕度

5%～90%RH （不結露）

高度

海拔1000米以上需要降額使用，每升高100米降低1.5%

振動要求

頻率：從5Hz到25Hz，振幅1.6mm，25Hz到200Hz，1.2g,30min；
