無框力矩電機怎么定制？

1.為什么要使用無框力矩電機？

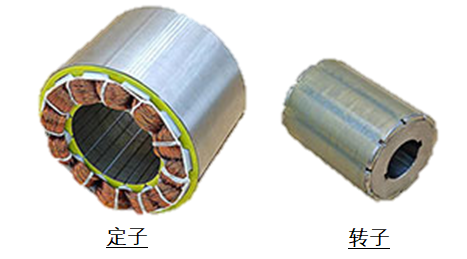

無框力矩電機不同于傳統的永磁電機，它沒有機殼（也稱為“框架”），只有轉子和定子2個部件。

無框力矩電機的出現，讓機器結構設計不再受制于電機殼體的束縛，可以利用機器的自身軸承支撐轉子，將電機無縫內置于機器設計中。

無框力矩電機給予機械設計工程師更靈活的結構設計權限，讓機械設計更靈活！

舉例如下：

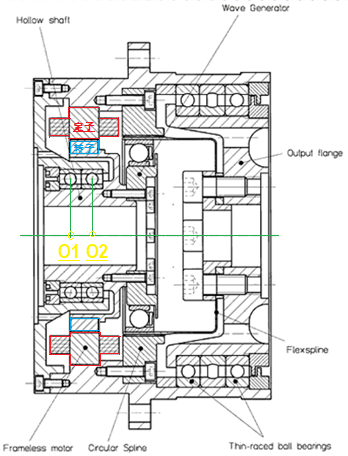

此機器結構中，紅色部分為定子，藍色部分為轉子，黃色為機器的自身軸承所形成的軸線O1O2。

將無框力矩電機的轉子粘接在機器的高速轉軸上，這樣，軸線O1O2即支撐了無框力矩電機的轉子，又支撐了機器本身的高速運動；

如此一來，此機器的機械設計會非常小巧緊湊。

2.無框力矩電機為什么要定制？

由上可知，無框力矩電機是需要一體化設計并集成到機器內部的，這樣，就需要根據具體的機械設計尺寸來確定無框力矩電機的外形尺寸和扭矩/轉速性能。

所以需要定制無框力矩電機。

但是，由于定制電機需要極其專業化的電磁設計經驗和工藝生產經驗，絕大部分電機廠不提供電機定制。

3.我司定制生產無框力矩電機的技術優勢？

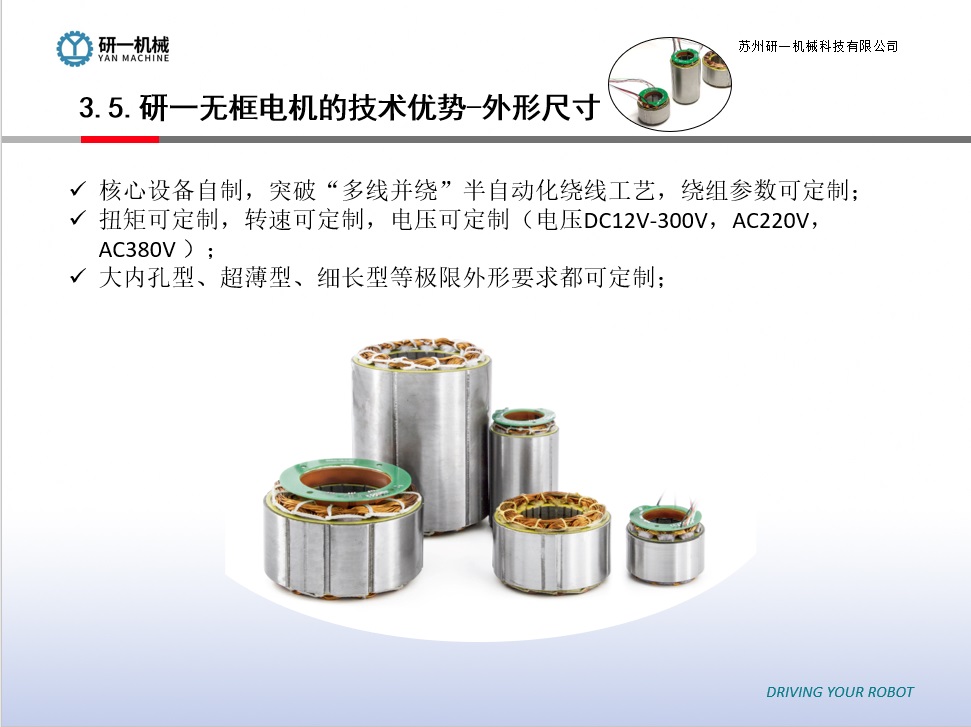

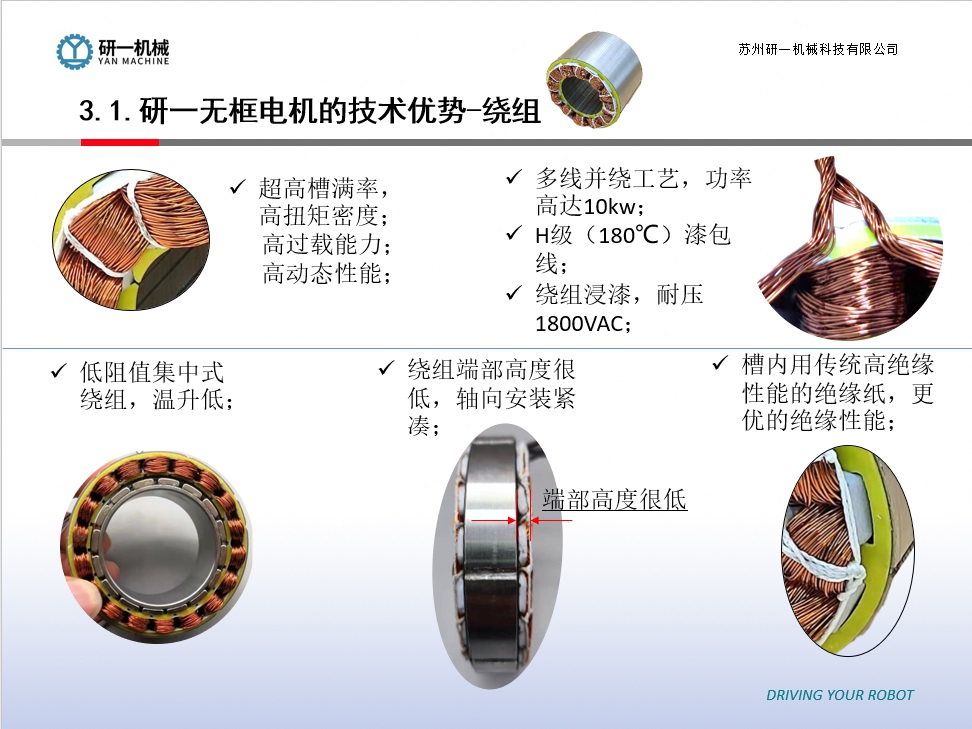

我司依靠自研的“多線并繞”半自動化繞線機，專業定制生產無框力矩電機。電壓、扭矩、轉速、外徑和高度均可定制。細長型、超薄型、大中孔型都可生產。

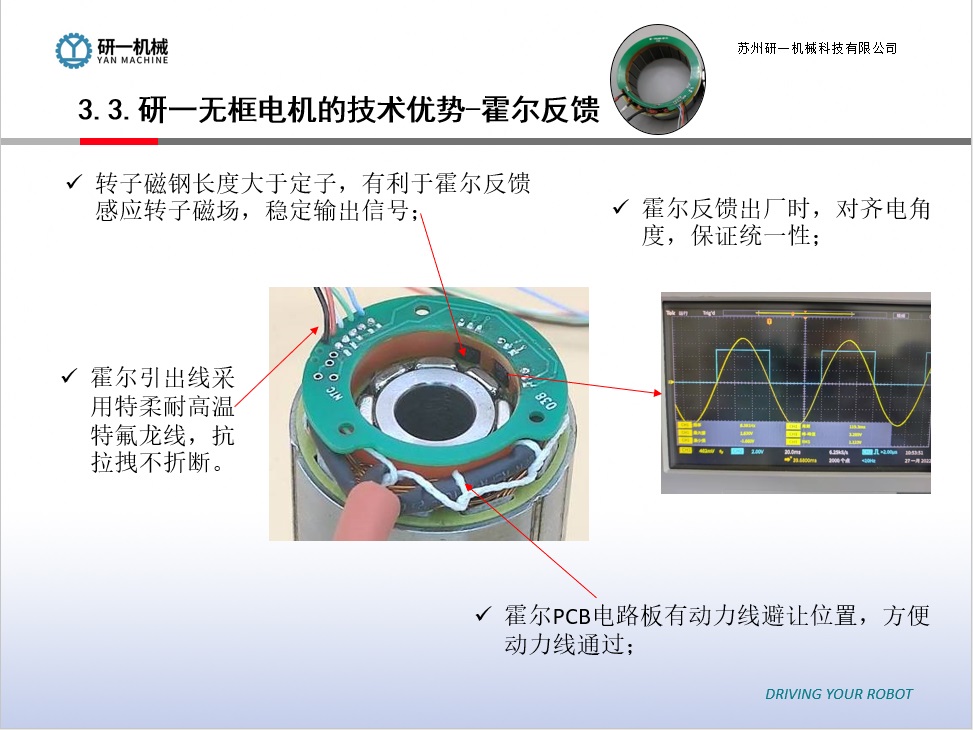

電壓DC12V-300V，AC220V/380V，功率10kw，扭矩60Nm?？杉踊魻柗答仭囟葌鞲衅?。

我司無框力矩電機定制生產，2臺起訂，不收取模具費。

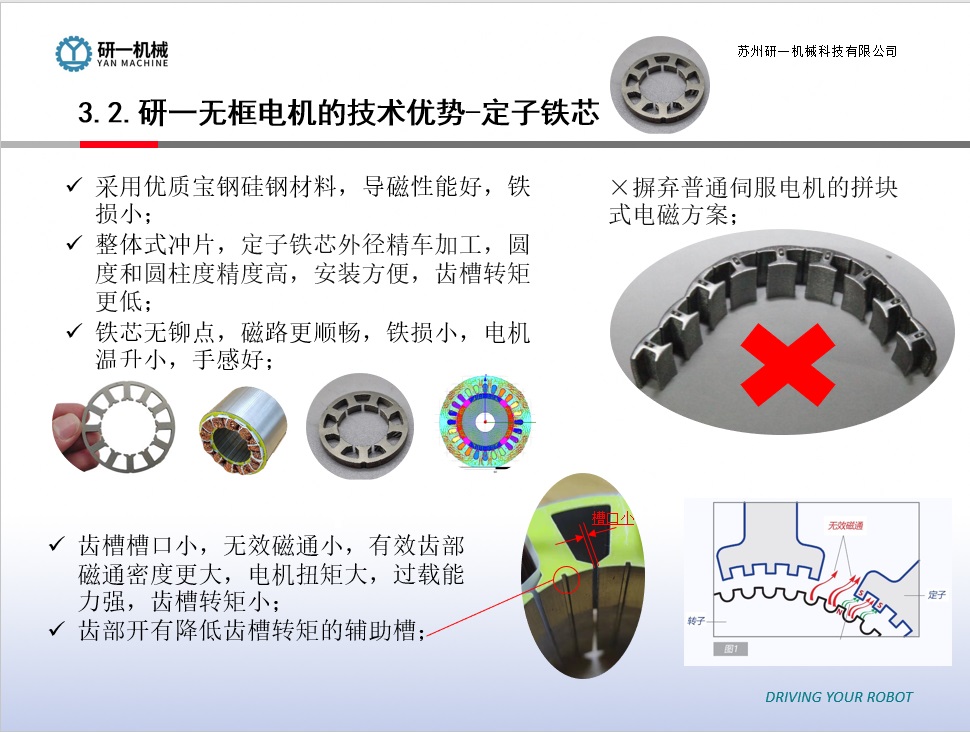

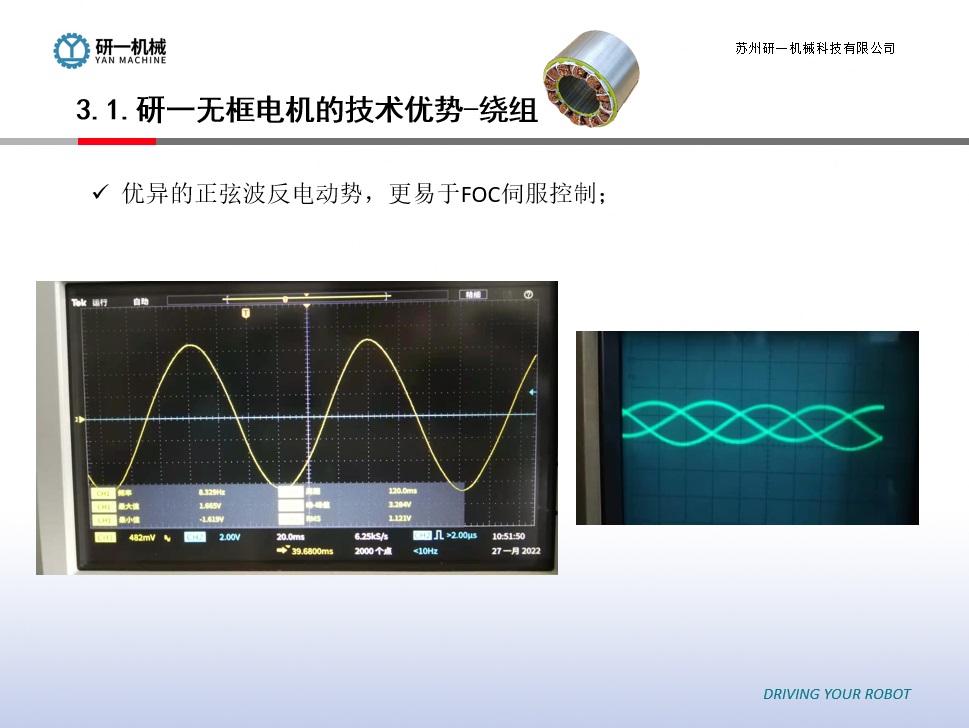

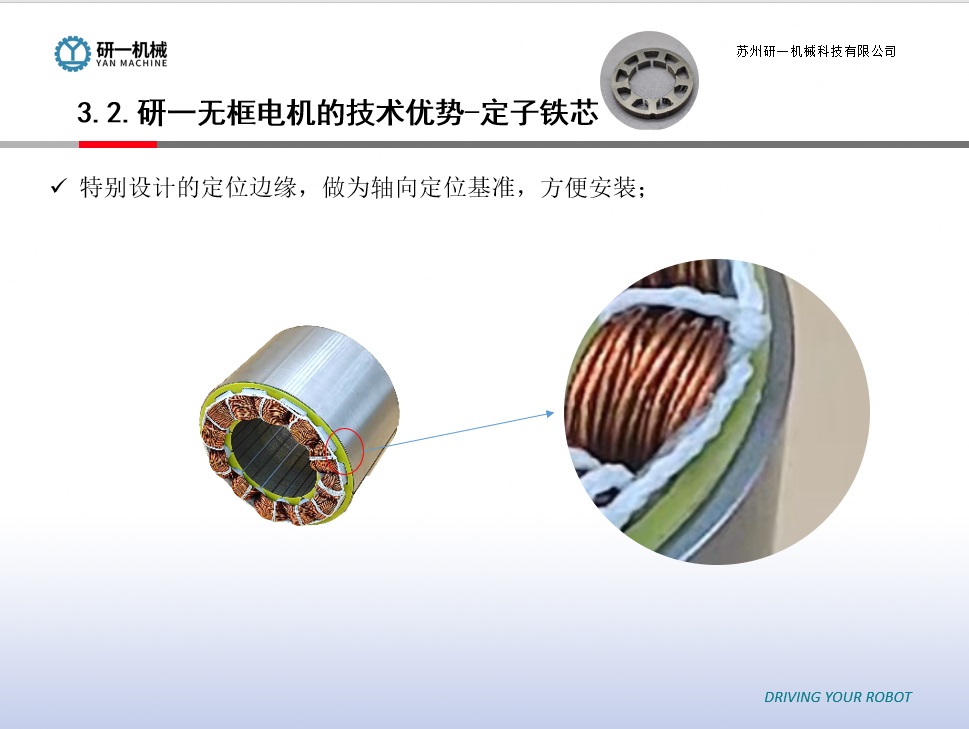

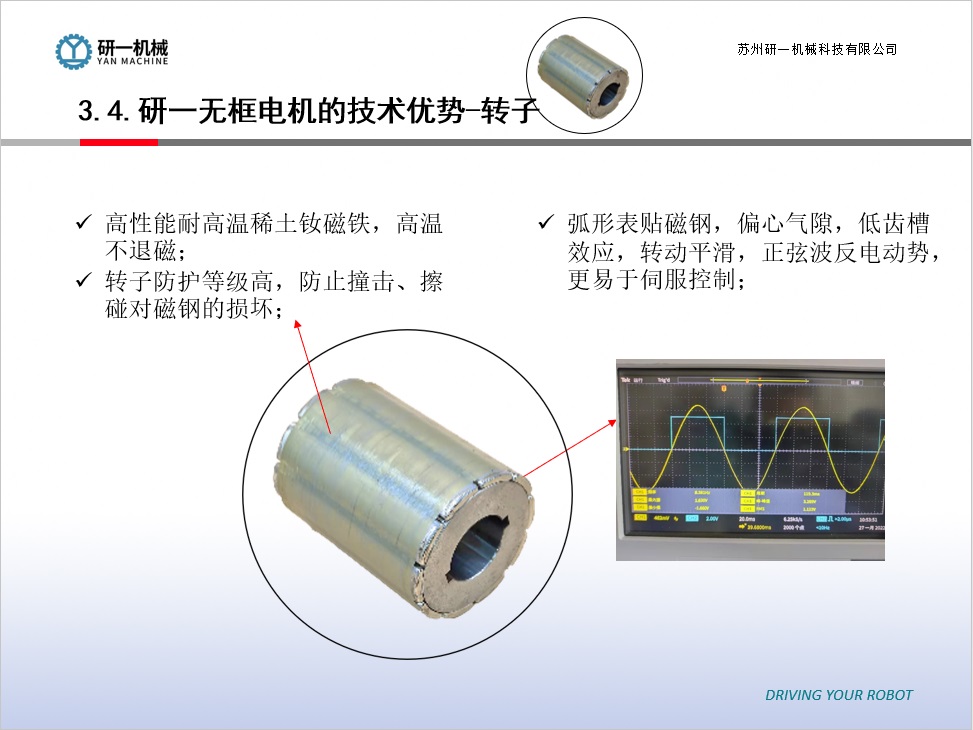

我們從以下5個方面來介紹我司定制生產無框力矩電機的技術優勢：

4.我司提供無框力矩電機技術參數的可行性評估計算！幫您快速確認扭矩、轉速和外徑、高度。

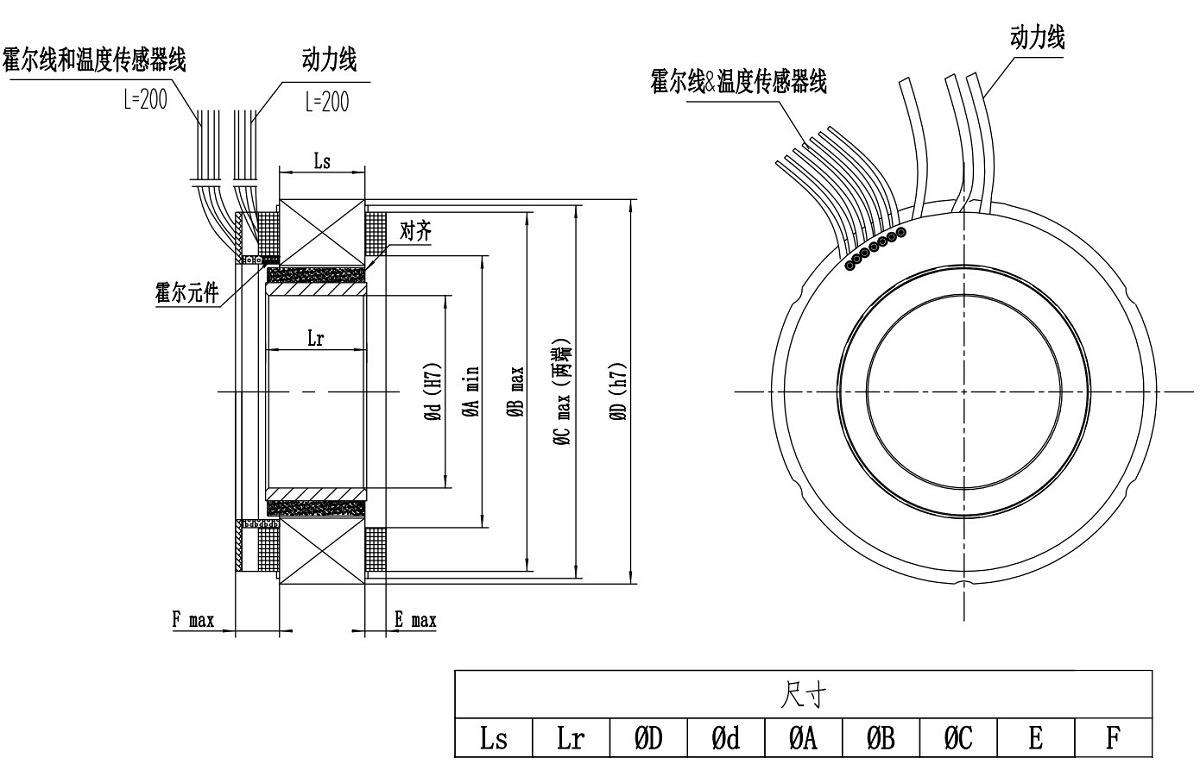

■扭矩和定子疊厚LS或者定子外徑ΦD正相關（需要的扭矩大，疊厚高或者定制外徑大）；

■轉速和輸入電壓或者繞組參數正相關（轉速是和電磁方案有關）；

如您在無框力矩電機選型上需要幫助，我司提供無框力矩電機技術參數的可行性評估計算！幫您快速確認扭矩、轉速和外徑、高度。

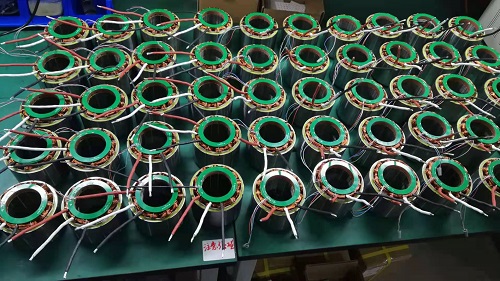

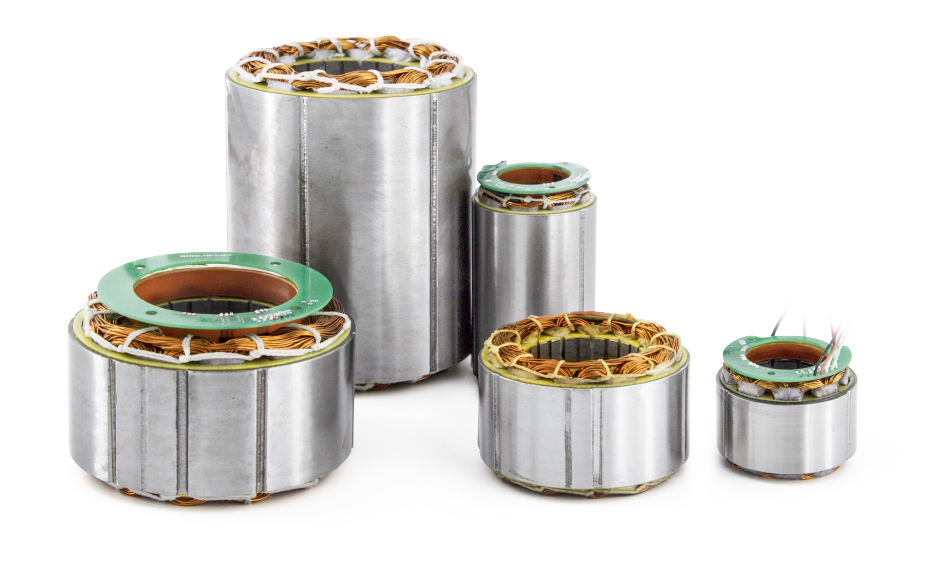

5.無框力矩電機批量出貨照片

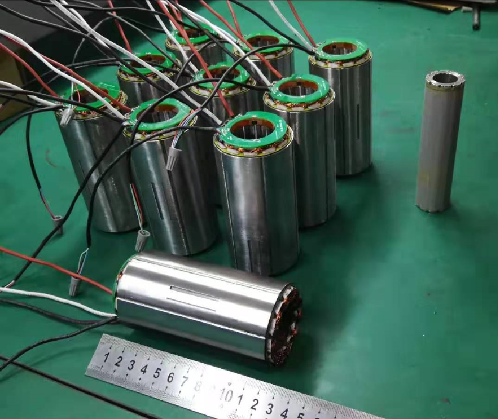

某知名水下推進器制造商向我司定制的大扭矩款無框力矩電機

某大型醫療設備客戶向我司定制的大功率款無框力矩電機
